Astrofotos von Klaus -J. Otto

Sternwarte!

von Klaus -Jürgen Otto

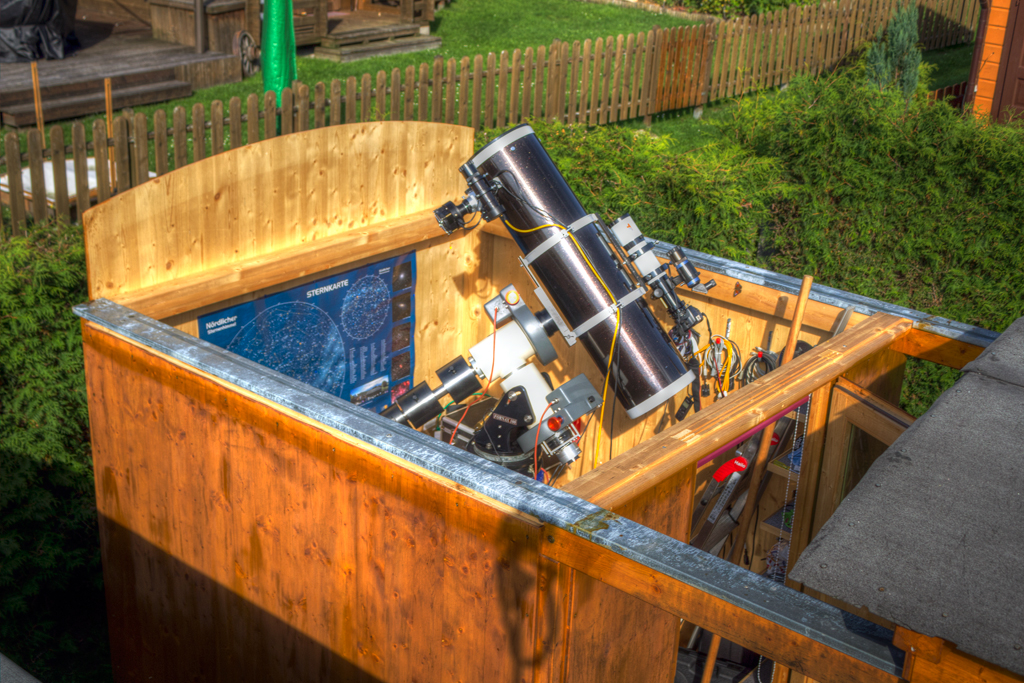

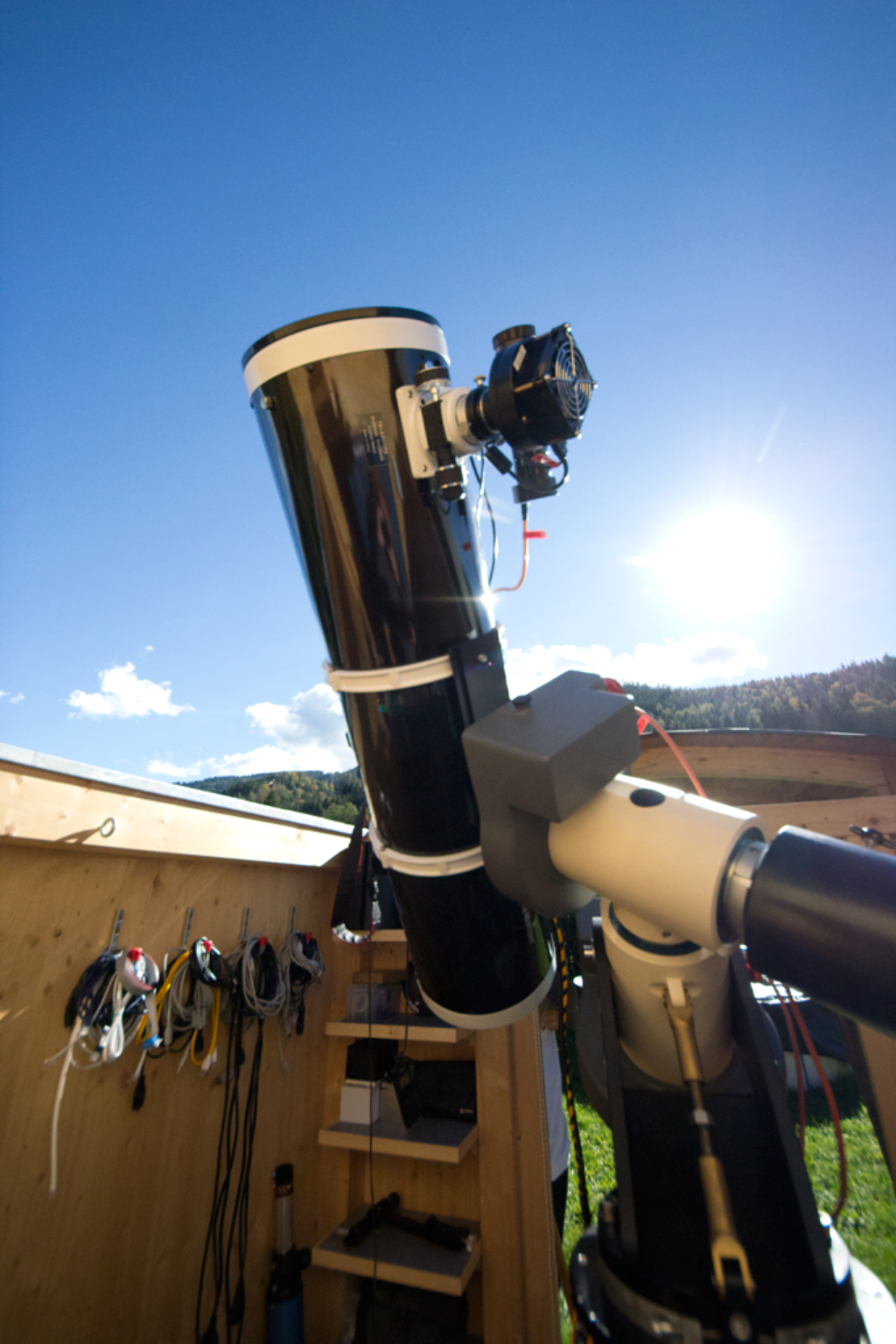

Blick von Oben, 10 inch Skywatcher Newton

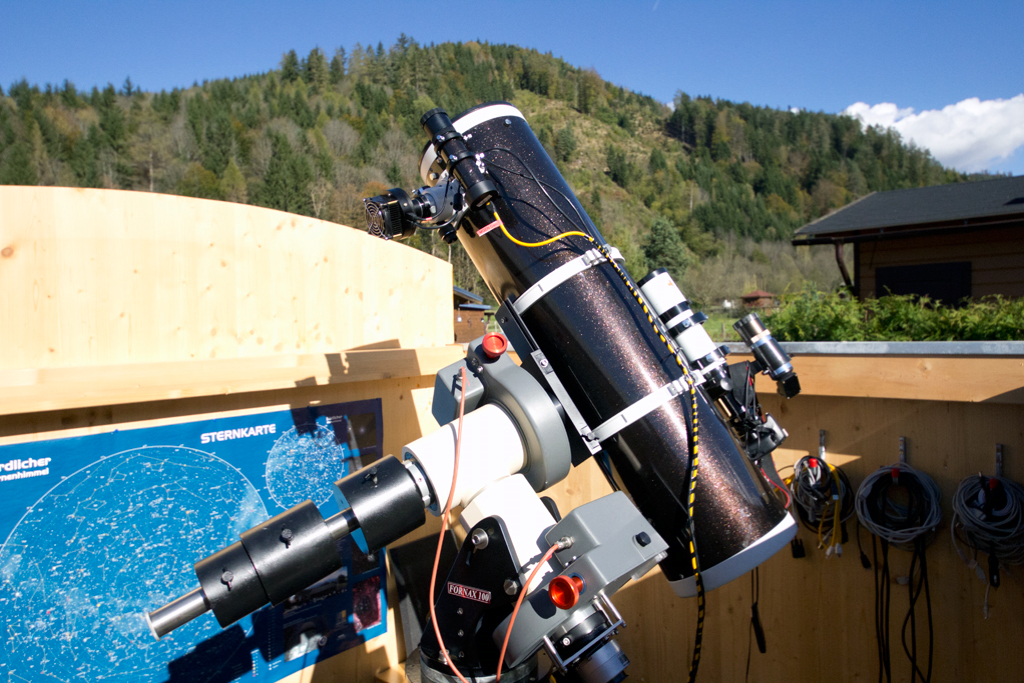

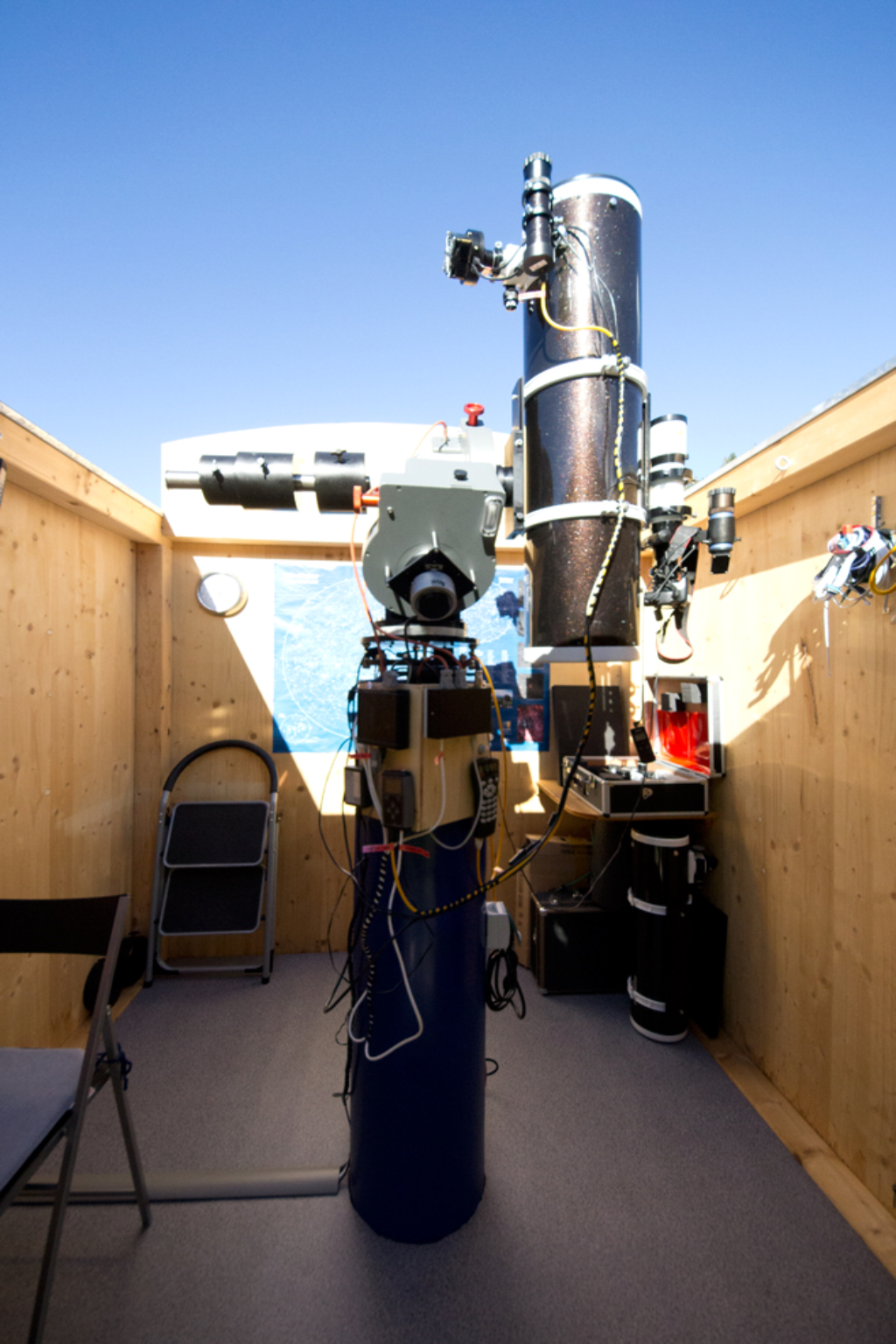

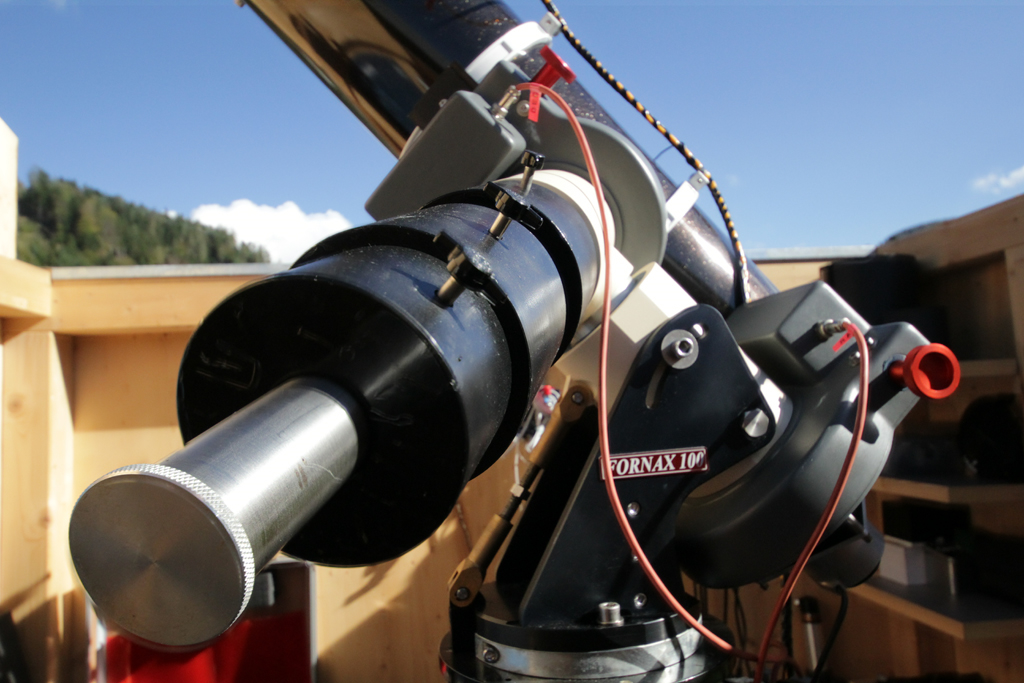

Fornax 102, 10" Skywatcher Newton, TS Quadruplett 65/420mm; Blick nach Nordost

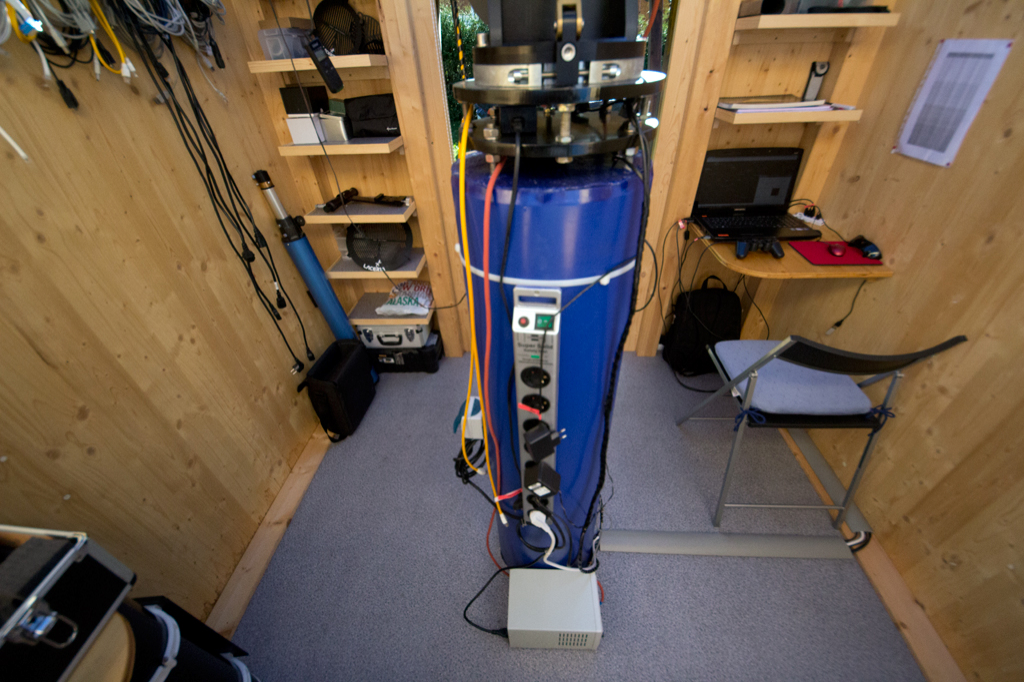

Massive 30cm Betonsäule, Nivellierungs-Stahlscheiben

Zur Bilderpräsentation (Klick auf das Bild) oder siehe weiter Unten

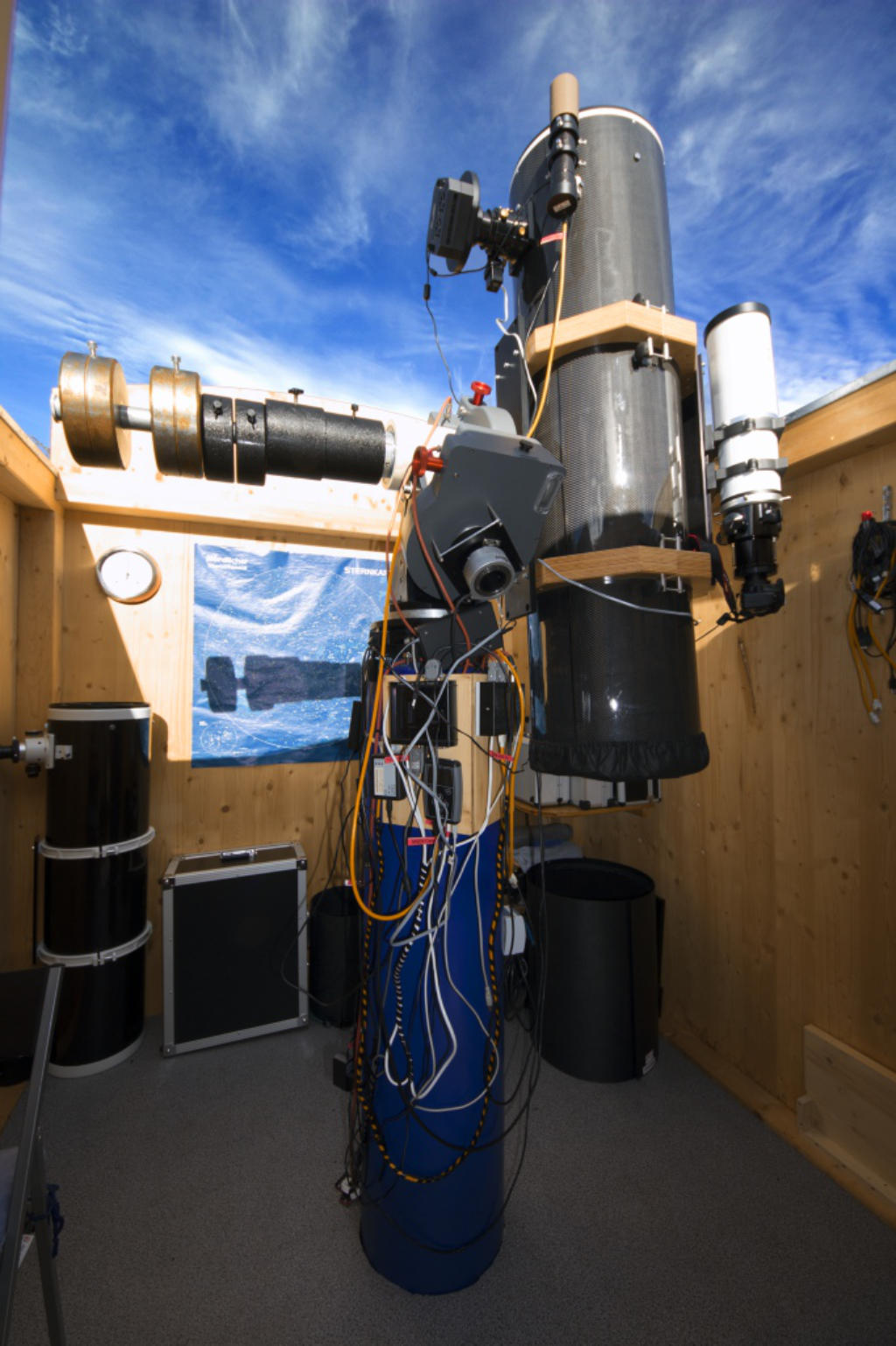

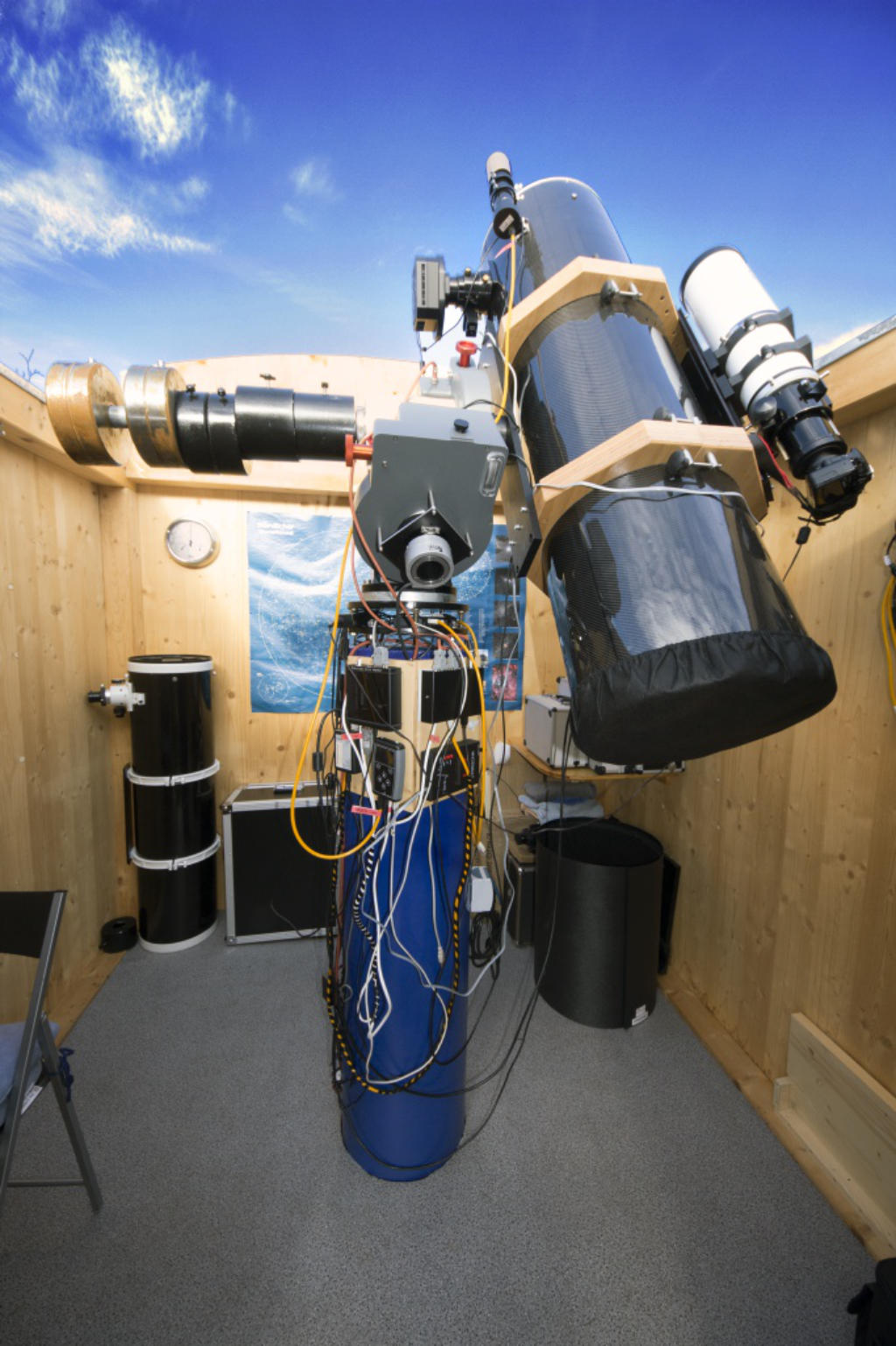

14 inch Newton auf Fornax 102 (88kg Gegengewichte)

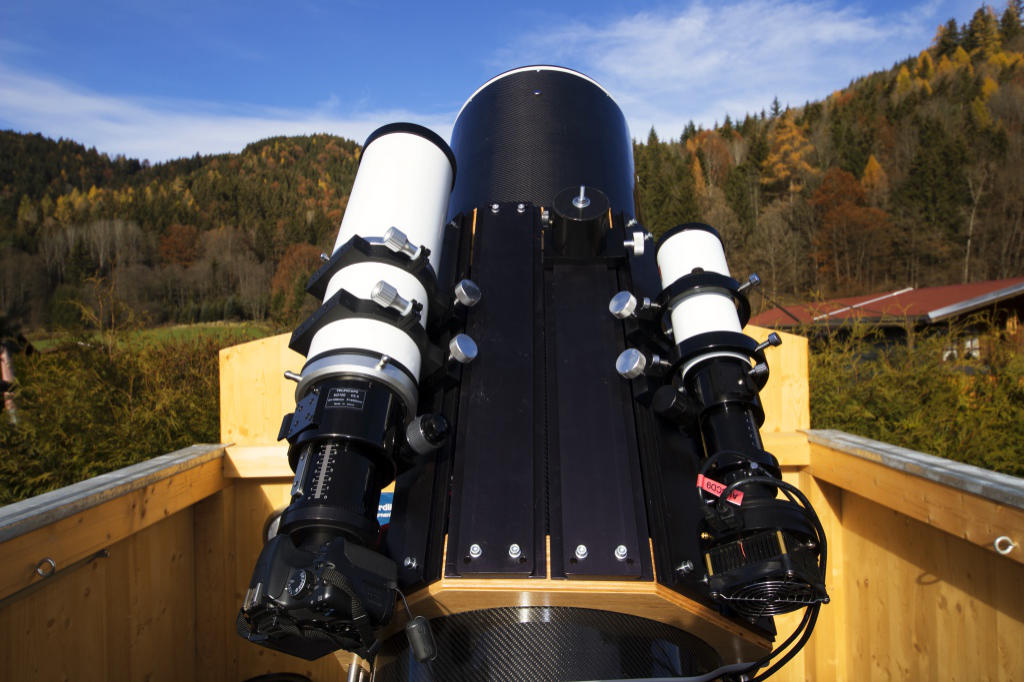

14 inch Newton + Esprit100HU + TS 65/420 Apo

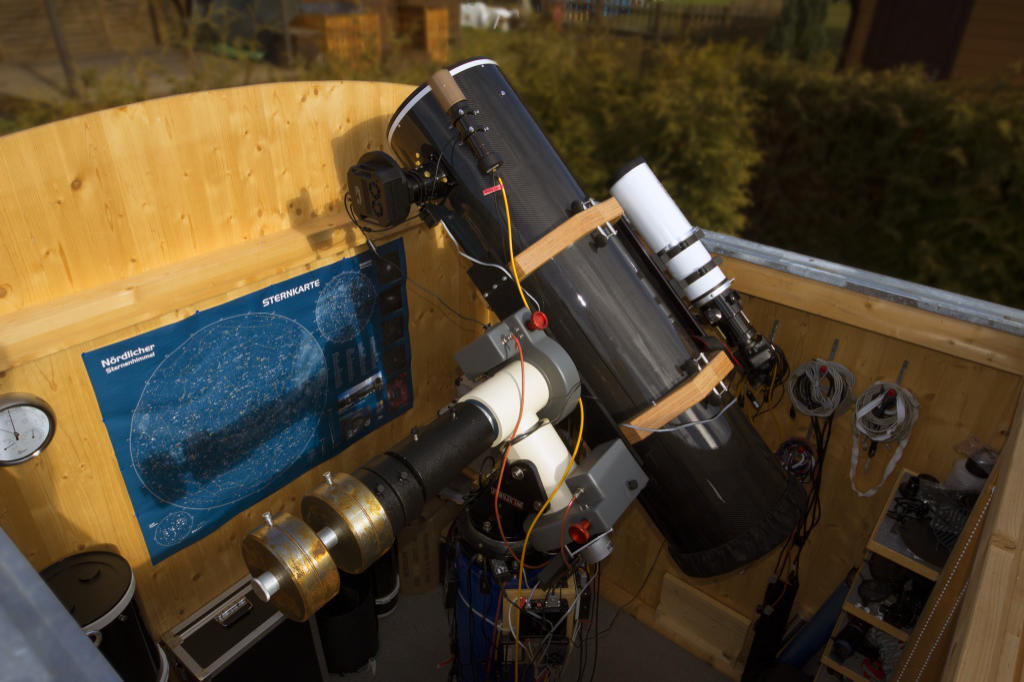

14 inch Newton + Esprit100HU + TS 65/420 Apo + Eq1 Gegengewicht auf Losmandyschienen

Zurück

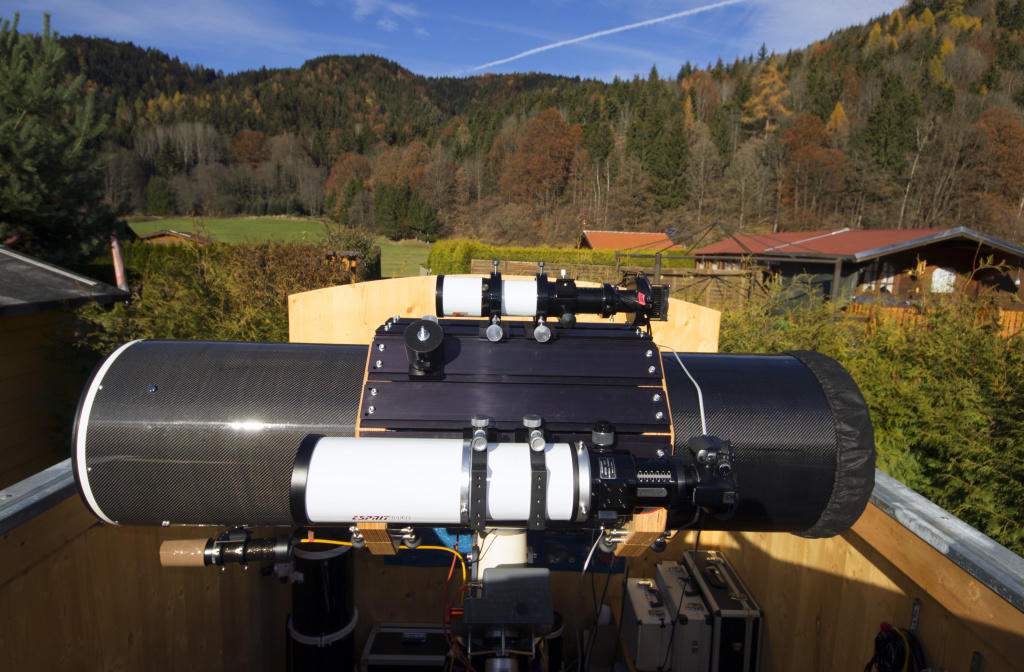

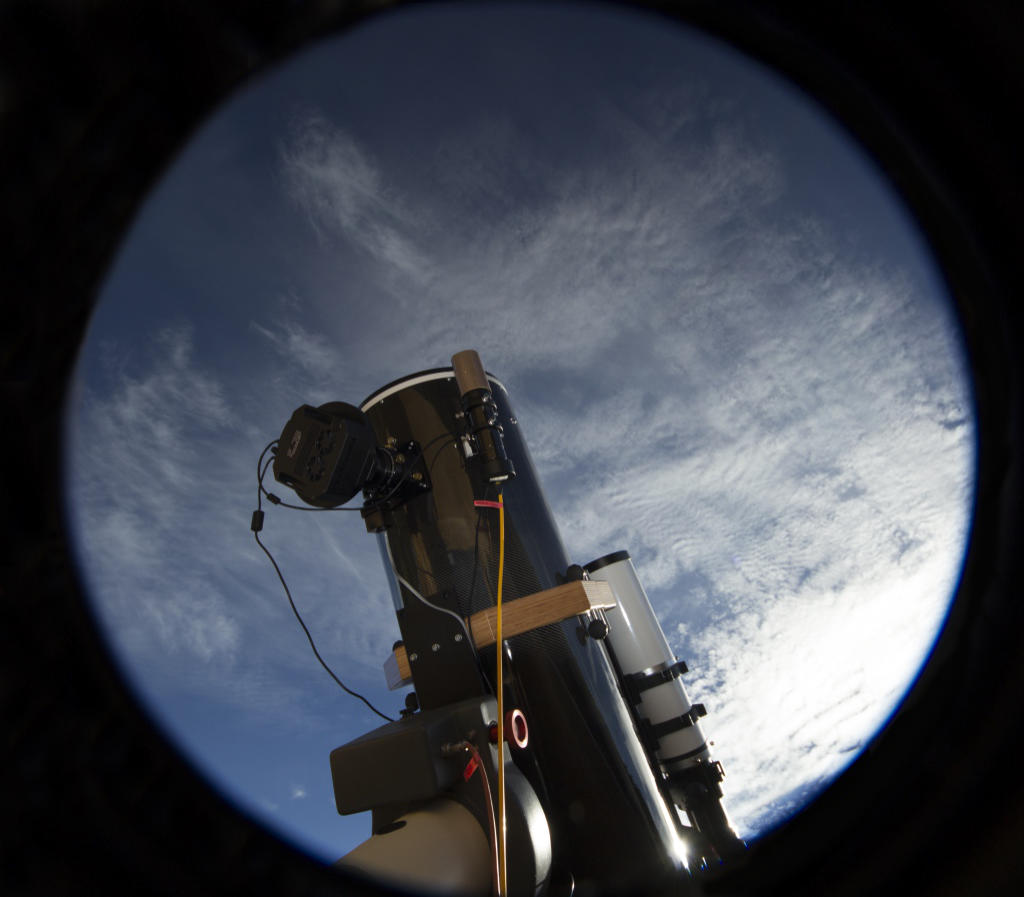

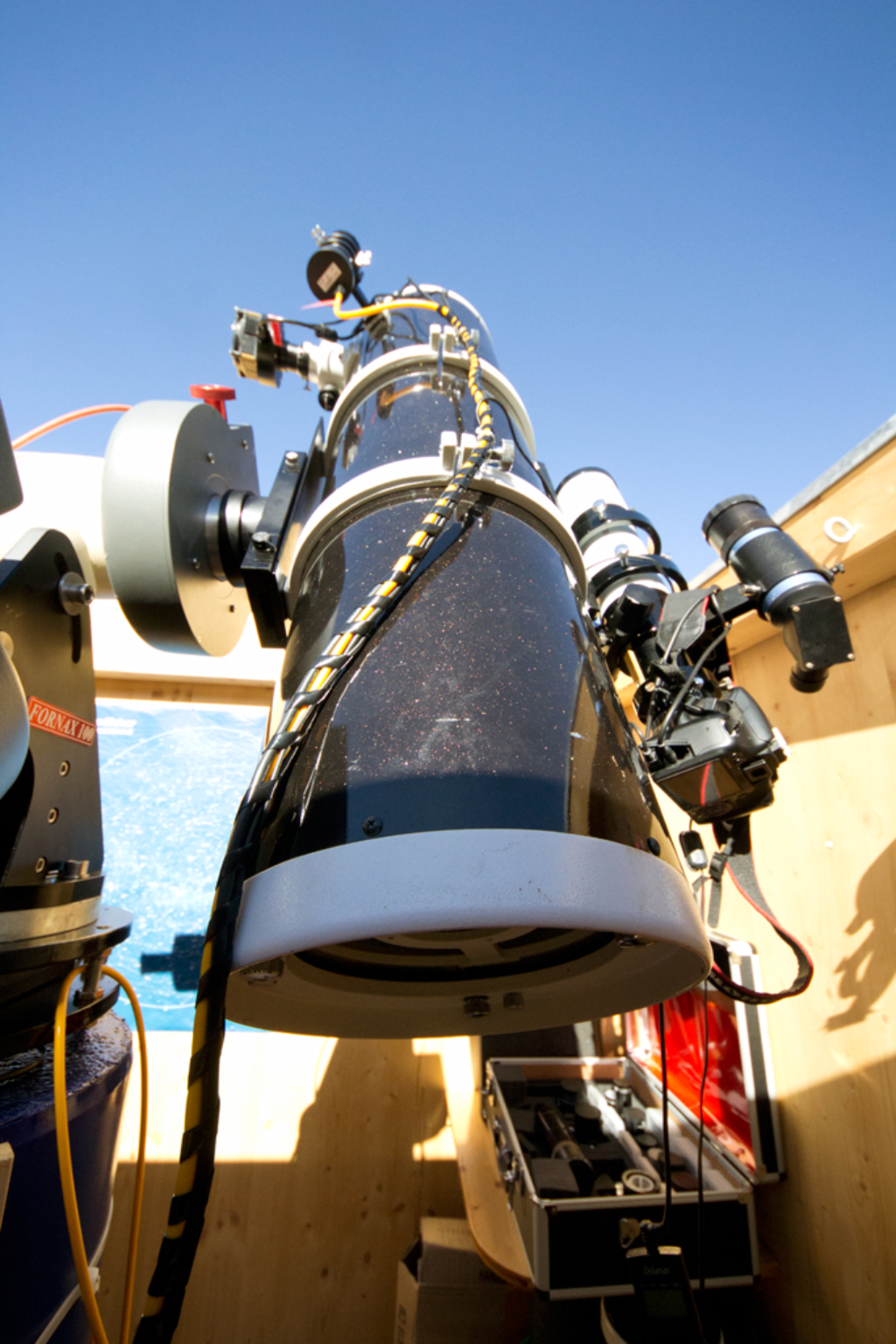

14 inch Lacerta-Newton + Esprit 100/420HU Apo auf Fornax 102 photo

Equipment!

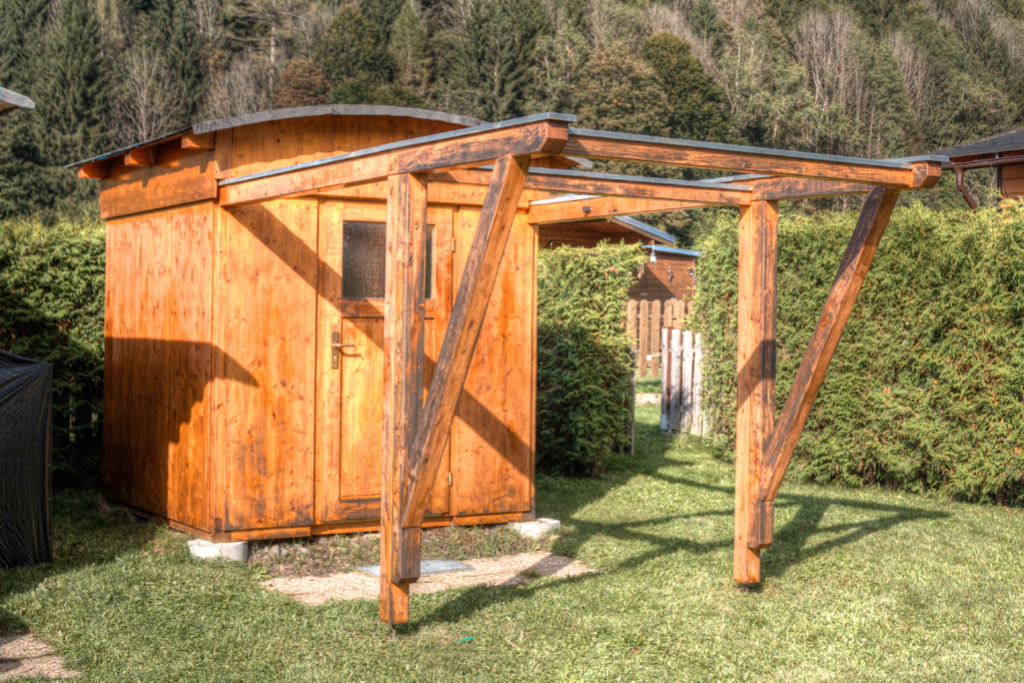

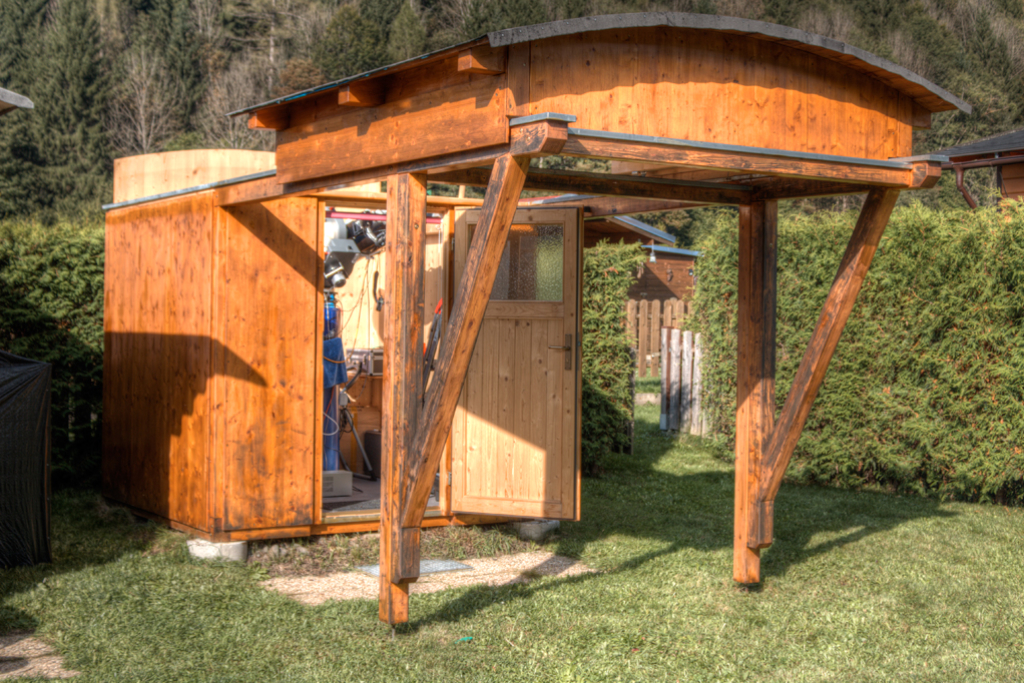

Entstehungsjahr: Juli 2011 -Bauarbeiten aus eigener “Kraft” Sternwarte bzw. Rolldachhütte designed von Robert Berger www.holz-berger.at welcher auch mit seinem Team die Vorortaufstellung durch- führte Zusätzliche Tischlertätigkeiten wurden durch meinen Bruder Wolfgang ausgeführt, wofür ich mich an dieser Stelle herzlichst bedanke.

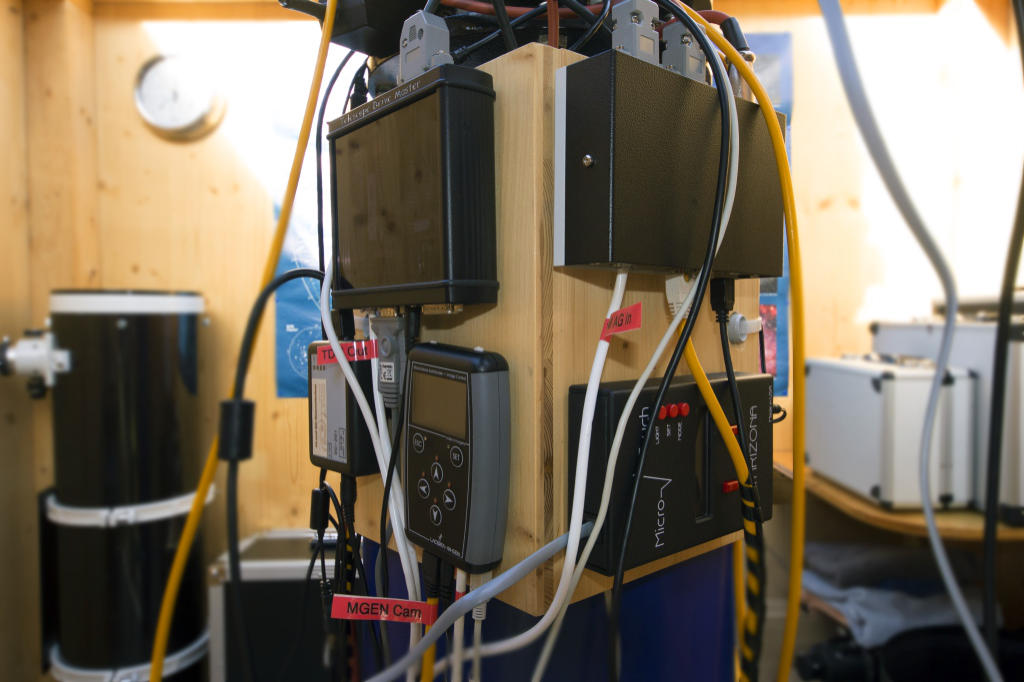

Teleskope: -14” Carbon-Newton (Lacerta), Feathertouch 3” Auszug, Microtouch Fokussierung, 355/1580 mit TS 2,5” 0,95x Korrektor auf 1501mm Brennweite reduziert f4,22 -Skywatcher 10 Zoll Newton, Aluminiumtubus, Crayford Auszug 1:10 Untersetzung, 254/1200mm -Skywatcher 6 Zoll Newton, Aluminiumtubus, Crayford Auszug 1:10 Untersetzung, 150/750mm -Skywatcher Esprit(HU) 4 Zoll Apochromat, 3 Zoll Auszug 100/550, bzw. 100/412 -TS Imaging Star 65Q, Quadruplett, 2,5 Zoll, 65/420mm, f6,5 2” RP Auszug mit Zahntrieb -Skywatcher 3 Zoll Refraktor, Aluminiumtubus, 80/900mm -Skywatcher 3 Zoll Refraktor, Aluminiumtubus, 80/400mm (black) -Skywatcher Sucher, 180mm, Justierbarer Sucherhalter Montierungen: -Fornax 102 Photo, 50Kg ohne Gegengewichte und Plattform, bis zu 65Kg Traglast zur fotografischen Nutzung, 1:2000 Untersetzung, SECM Motoren mit 1:3 Vorsatzgetriebe und 400 Schritten, 192 Zähne, 20:72 Keilriemensystem. Mit Benützung der Steuerung Ursa Minor “MC3” und des Telecope Drive Masters (TDM) liegt der periodische Fehler unter 1 Bogensekunde -Skywatcher EQ6 -Skywatcher EQ3 mit Motorenantrieb -Fotostativ WDF-7, Vollmetall Tripod, 7Kg Belastbarkeit -PhotoRobot Panoramakopf zur Sternnachführung und Zeitraffer Aufnahmen -Vanguard BBH-200 Magnesium Kugelkopf, bis 20Kg belastbar -Vanguard TBH-100 Magnesium Kugelkopf, bis 10Kg belastbar Kameras: -Moravian G3 11000, Kodak KAI 11002 Chip, 10,8 Mpix (4032x2688) Chipgröße: 36,30mm x 24,20mm (Diagonale 45mm) Pixelgröße: 9µm x 9µm Quanteneffizienz: ca. 65%@540nm Belichtungszeit: 0,1s - ~ -Moravian G2 8300, Kodak KAF 8300 Chip, 8,5 Mpix (3338x2536) Chipgröße: 18,10mm x 13,70mm Pixelgröße: 5,4µm x 5,4µm Quanteneffizienz: ca. 65%@540nm Belichtungszeit: 0,1s - ~ -Astrolumina Alccd9 color, Kodak KAF 8300 Chip, 8,9 Mpix (3448x2574) Chipgröße: 17,96mm x 13,52mm (Diagonale 22,5mm) Pixelgröße: 5,4µm x 5,4µm Quanteneffizienz: ca. 56%@540nm, 48%Ha Belichtungszeit: 0,1s - 10000s -Astrolumina Alccd5II color, Micron MT9M001 Chip, 1,28 Mpix (1280x1024) Chipgröße: 6,7mm x 5,3 mm Pixelgröße: 5,2µm x 5,2µm Belichtungszeit: 0,01s - 60s -Canon EOS450D (astromodifiziert) Digic III Prozessor, 12,4 Mpix (4272x2848) Chipgröße: APS-C 22,2mm x 14,8mm Pixelgröße: 5,2µm x 5,2µm Belichtungszeit: 1/4000s - 30s - Bulb -Canon EOS1100D Digic 4 Prozessor, 12,2 Mpix (4272x2848) Chipgröße: APS-C 22,2mm x 14,8mm Pixelgröße: 5,2µm x 5,2µm Belichtungszeit: 1/4000s - 30s - Bulb -Canon EOS6D, Digic 5 + Prozessor, 20,2 Mpix (5472x3648) Chipgröße: 35,8 x 23,9 mm Pixelgröße: 6,5µm x 6,5µm Belichtungszeit: 1/4000s - 30s - Bulb -Canon EOS5D, Digic 2 + Prozessor, 12,7 Mpix (4368x2912) Chipgröße: 35,8 x 23,9 mm Pixelgröße: 8,2µm x 8,2µm Belichtungszeit: 1/8000s - 30s - Bulb Guider: -MGEN II, SONY ICX279AL-E Chip, (752x582) -Chipgröße: 3,6x2,7 mm -Pixelgröße: 4,7µm x 4,7µm Okulare: -Vergrößerungen am Newton 254/1200mm 5mm Okular = 240x 7mm Okular = 171x 10mm Okular = 120x 20mm Okular = 60x 28mm Okular = 43x 2“ 2-fach Barlow Linse: 5mm Okular = 480x 7mm Okular = 342x 10mm Okular = 240x 20mm Okular = 120x 28mm Okular = 86x 2“ 3-fach Barlow Linse: 5mm Okular = 720x 7mm Okular = 513x 10mm Okular = 360x 20mm Okular = 180x 28mm Okular = 129x 2“ 5-fach Barlow Linse: 5mm Okular = 1200x 7mm Okular = 855x 10mm Okular = 600x 20mm Okular = 300x 28mm Okular = 215x 2“ Mögliche Vergrößerungen - aufsteigend: 43x, 60x, 2" 2B 86x, 120x, 2B 120x, 2" 3B 129x, 171x, 3B 180x, 2" 5B 215x, 240x, 2" 2B 240x, 5B 300x, 2B 342x, 3B 360x, 2B 480x, 3B 513x, 5B 600x, 3B 720x, 5B 855x, 5B 1200x. Computertechnik: Sternwarte, außer Dach Fullremote steuerbar -Zotac ZBox Plus mini-Pc, Win7 Pro -Dovado 4GR 3G, USB Mobile Broadband Router, Wake on Lan -Huawei Mobile USB-Webstick -Digitus 100Mbit Hub -Conrad Electronic, USB Video Capture, CL-700 -Digitus Internet Camera DN-16032, Video Recording, Video Frame rate setting : auto; 1, 3, 5, 10, fps -Medion (AKOYA) 15” Notebook Zu Hause -Home-PC, 8Core, 32GB Ram, Samsung 24” Monitor (calibrated with Spider4Elite Utility) -Externes Storages System - mit RAID Software: Bilderfassung und Bearbeitung -APT, TDM Monitor, Fornax MC3, UrsarMinor, PixInsight, AstroArt, DeepSkystacker, RegiStax, Fitswork, Photoshop, Straton, CCD-Inspector, WinJupos, FireCapture, CCDCap, EZCAP, EZPlanetary, SIPS... Objektrecherche -CCD-Guide 2015, Ursar Minor, Guide9, Stellarium, WorldWideTelescope, Google Sky, Aladin, Bücher: ...Auszug -DeepSkyReiseführer, Fotografischer Sternatlas, Rükl Mondatlas, Der Starhopper, Die Messier Objekte, Star Guide, The ARP Atlas of Pecularr Galaxies, Handbuch der Astronomie, Digitale Astrofotografie, Photoshop Astronomy- Scott Ireland, Praxishandbuch Astrofotografie, Das All, Sternwarten, Sternatlas für den visuellen Beobachter
